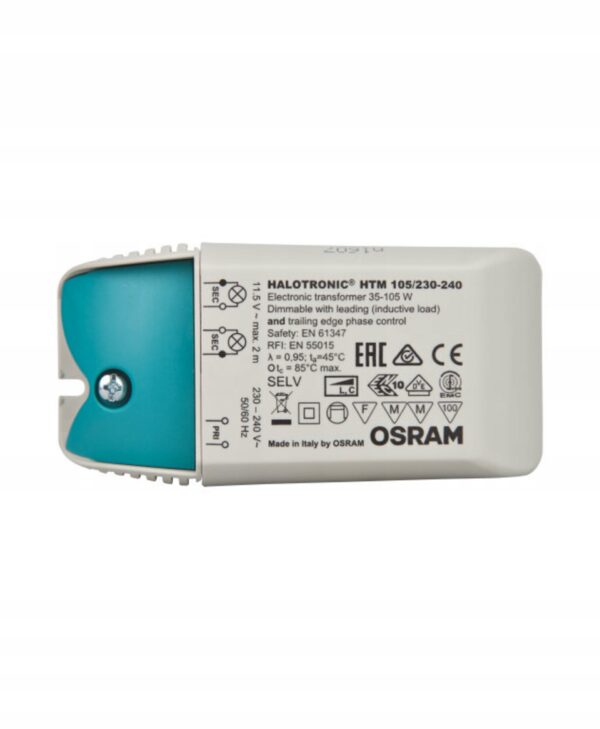

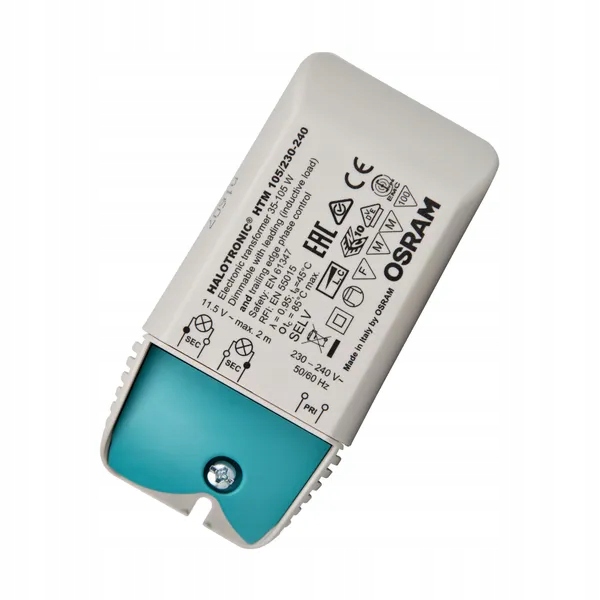

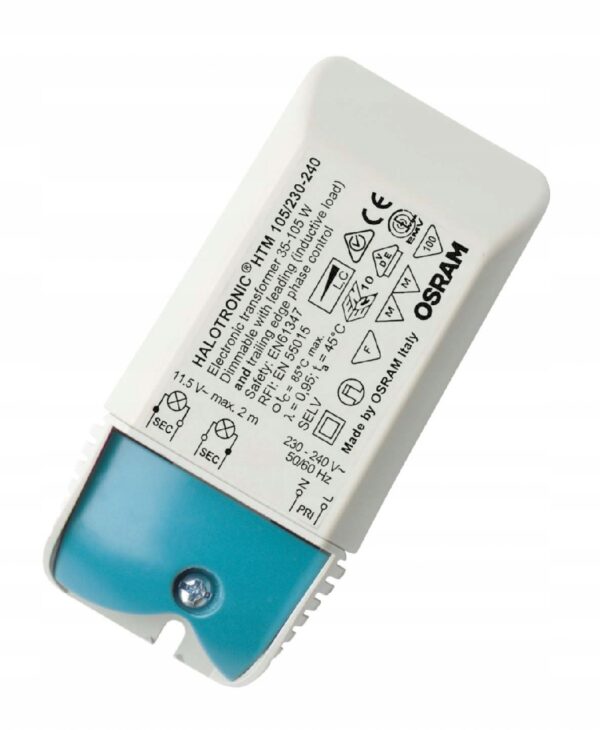

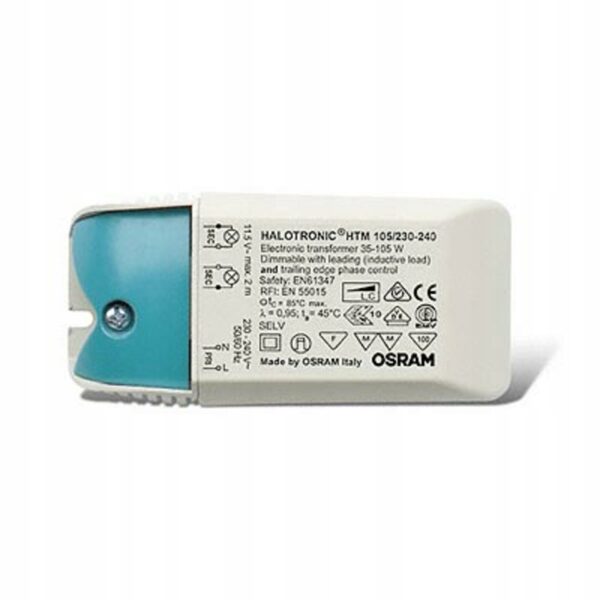

OSRAM HALOTRONIC®-COMPACT – HTM, HTN 105/230…240

OSRAM HALOTRONIC COMPACT – HTM, HTN 105/230240

Korzyści ze stosowania produktu

• Bardzo niskie straty mocy dzięki wysokiej sprawności
• Uchwyt odciążający dostosowany do różnych typów przewodów (HTM)

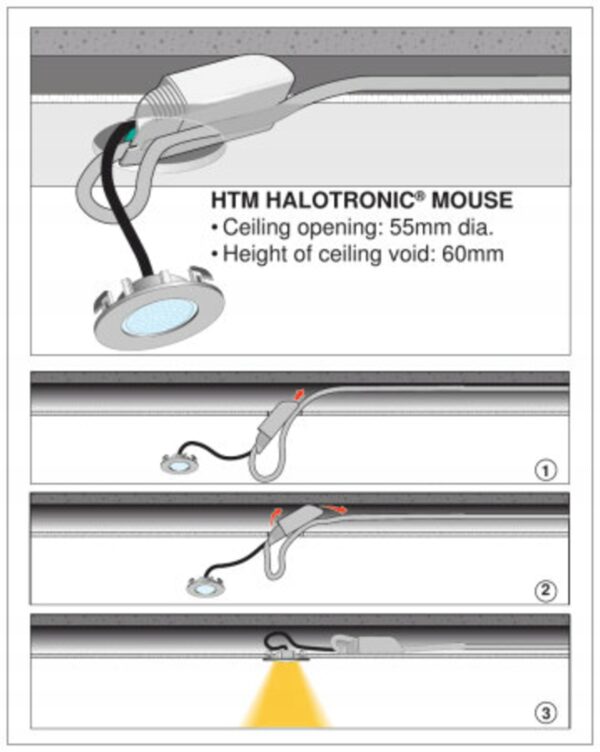

• Przystosowany do instalacji przy krytycznie małej ilości miejsca dzięki kompaktowej, funkcjonalnej konstrukcji
• Wyjątkowo kompaktowy transformator umożliwiający instalację w warunkach krytycznie małej ilości miejsca (HTN)
• Ochrona pracy podczas całego zakresu obciążenia częściowego, zapewniająca długą trwałość lampy

Cechy produktu

• Częstotliwość linii: 50…60 Hz
• Tłumienie RI: zgodnie z PN-EN 55015 (A1: 2007)/CISPR 15, PN-EN 55022
• Harmoniczne prąd:u zgodnie z PN-EN 61000-3-2
• Odporność zgodna z normą EN 61547
• Bezpieczeństwo: zgodnie z PN-EN 61347
• Ochrona przed zwarciem, przeciążeniem, przegrzaniem: elektroniczne odwracalne
• Izolacja elektryczna między uzwojeniem pierwotnym i uzwojeniem wtórnym
• Wydajność energetyczna: ≥ 91 % (zgodnie z rozporządzeniem ErP 2012/1194/EC)
• Ściemnialne za pomocą regulatora fazowego zbocze narastające (bez HTN) i opadające

Dane elektryczne

• Moc lampy: 35…105 W
• Prąd zasilający: 0,41 A
• Współczynnik mocy λ: 0,99
• Częstotliwość pracy: 43 kHz
• Znamionowe napięcie wyjściowe: 11,3 / 11,4 V
• Napięcie znamionowe: 230…240 V
• Napięcie wejściowe, prąd zmienny: 207…264 V
• Częstotliwość sieciowa: 50…60 Hz
• Moc systemu: 111,00 W
• Izolacja między obwodem pierw i wtórnym: 4,00 kV
• Początkowy prąd rozruchowy: 1 A

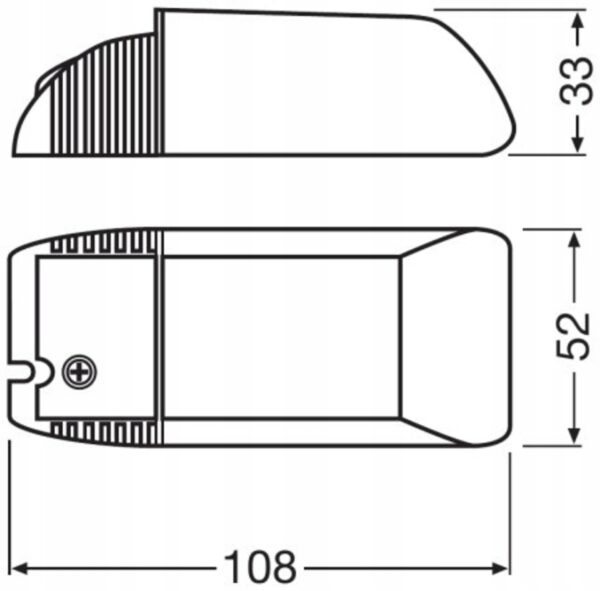

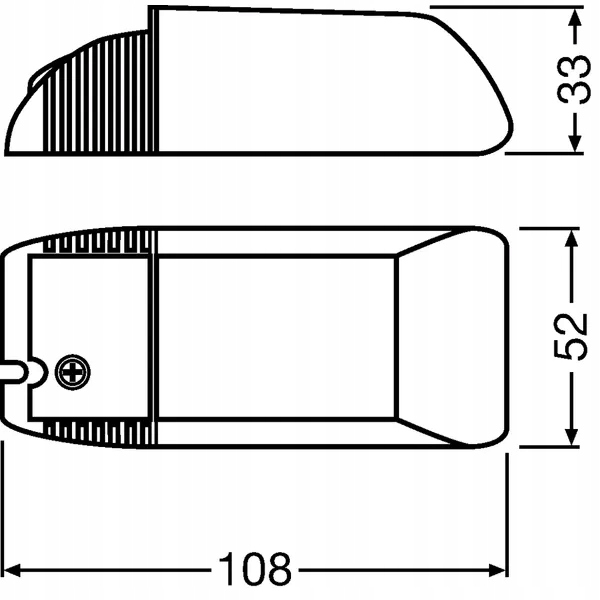

Wymiary i waga

• Długość: 108,0 mm
• Szerokość: 52,0 mm
• Wysokość: 33,0 mm

Dodatkowe dane produktu

• Kształt / wersja: Kompakt z zaciskiem do przewodów

Możliwości

• Metoda regulacji: Regulator fazowy, regulacja zbocza opadającego lub narastającego, do regulatorów z obciążeniem indukcyjnym
• Zabezpieczenie przeciwprzeciążeniowe: Automatycznie odwracalne
• Zabezpieczenie przed przegrzaniem: Automatycznie odwracalne
• Zabezpieczenie przeciwzwarciowe: Automatycznie odwracalne
• Maks. dł. przewodów do lampy/modułu LED: 2,0 m
• Typ przewodu, strona wejściowa: NYM 3×1.5 / H05VV-F 3×0.75 / H05VV-F 3×1.0 / H05VV-F 3×1.5 / H05VV-F 2×0.75 / H05VV-F 2×1.0 / H05VV-F 2×1.5 / H05VVH2-F 2×0.75 / H05VVH2-F 2×1.5 mm²
• Typ przewodu, strona wyjściowa: NYM 3×1.5 / H05VV-F 3×0.75 / H05VV-F 3×1.5 / H05VV-F 3×1.5 / H05VV-F 2×0.75 / H05VV-F 2×1.5 / H05VVH2-F 2×0.75 mm²
• Ściemnianie: Tak
• Zakres regulacji: 0…100 %
• Bez zabezp. przeciwprzeciążeniowego: Tak
• Nadaje się do opraw o kl. ochronności: II

Certyfikaty i Normy

• Znaki stacji badawczych: VDE / VDE-EMC / E1 homologacja / EAC
• Normy: Wg. EN 61347/Wg. EN 55015/Wg. EN 61000-3-2/Wg. EN 61547/Wg. EN 61047
• Typ zabezpieczenia: IP20
