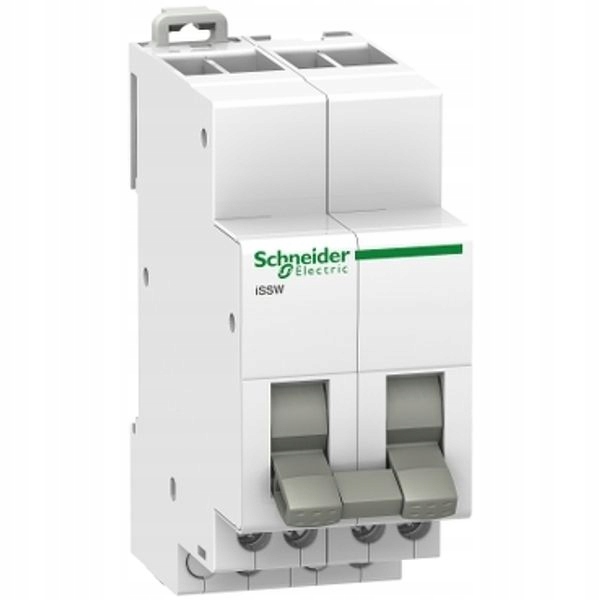

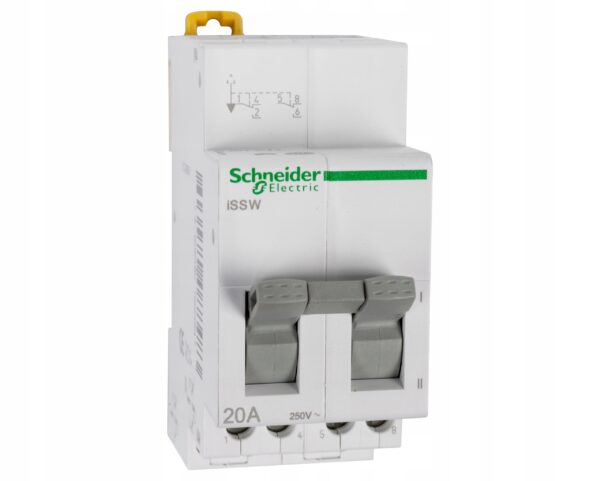

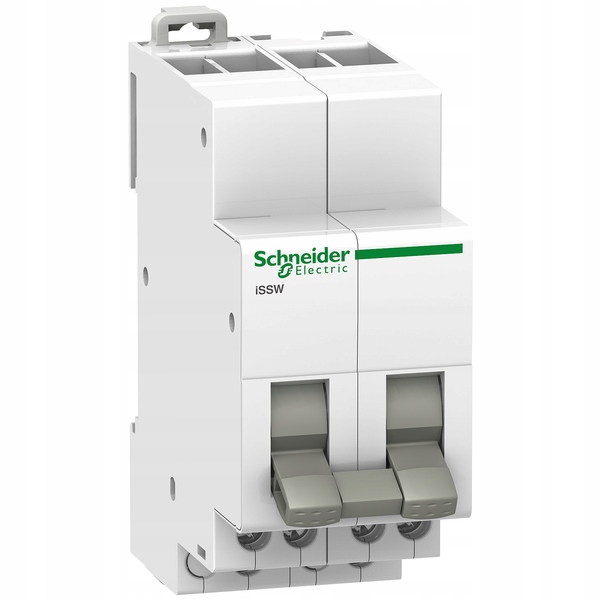

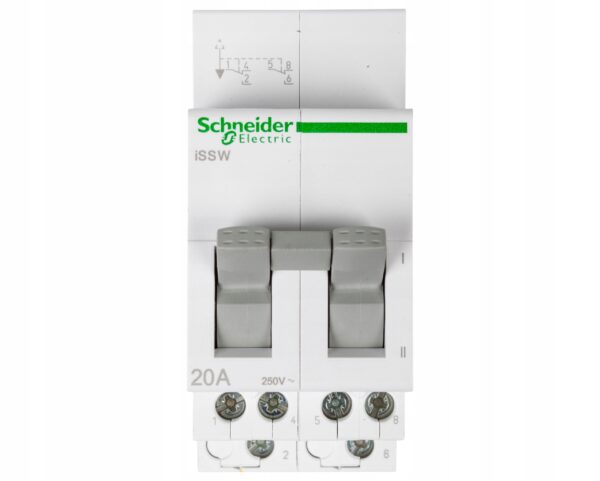

Schneider Electric Acti9 iSSW łącznik liniowy 20 A 250 V A9E18071

79,86 zł

This Acti9 iSSW is a linear switch used for the manual control of electric circuits. It is 2 positions switch with 2 changeover contact (2 C/O). The phase-separated wall can be divided to allow all the types of com busbar to pass through. It comes with staggered terminals to simplify connection. The tightening torque of connection is 1N.m for PZ1 screwdriver type. The Ue rated operational voltage is 250VAC. The Ie rated operational current is 20A. The operating frequency is 50Hz. The connection allows rigid copper cables from 0.5mm² minimum to 2×2.5mm² maximum. The connection allows flexible or with ferrule copper cables from 0.5mm² minimum to 2×2.5mm² maximum. The number of cycles open and close (O-C) is 30000. The endurance is 30000 operations with AC22 current category under cos phi=0.8. The width in 9mm pitches is 4. The dimensions are (W) 36mm x (H) 82mm x (D) 75mm. The pollution degree is 3. The tropicalization is treatment 2 (relative humidity 95% at 55°C). The operational temperature is from -20°C to +50°C. The storage temperature is from -40°C to +70°C. It complies with IEC 60669-1 and IEC 60947-5-1 standards.

39 w magazynie

Compare
SKU: 008641 Kategorie: , Marka:

Schneider Electric Acti9 iSSW łącznik liniowy 20 A 250 V A9E18071

Schneider Electric Acti9 iSSW

Łącznik liniowy do ręcznego sterowania obwodami elektrycznymi. Wersja 2-pozycyjna z 2 stykami przełącznymi (2 C/O), o prądzie znamionowym 20 A i napięciu pracy 250 V AC.

Model ma przesunięte zaciski ułatwiające podłączenie przewodów. Przystosowany jest do przewodów miedzianych sztywnych oraz giętkich lub z tulejką w zakresie od 0,5 mm² do 2×2,5 mm². Moment dokręcania połączeń wynosi 1 N.m dla wkrętaka PZ1.

  • seria: Acti9 iSSW
  • 2 pozycje pracy
  • 2 styki przełączne
  • prąd znamionowy: 20 A
  • napięcie znamionowe pracy: 250 V AC
  • częstotliwość pracy: 50 Hz
  • wymiary: 36 x 82 x 75 mm
  • stopień ochrony: IP40

Trwałość łączeniowa wynosi 30000 cykli otwarcie-zamknięcie. Produkt spełnia normy IEC 60669-1 oraz IEC 60947-5-1.

EAN: 3606480088483 | MPN: A9E18071 | Original name: linear switch – iSSW – 2 C/O – 20A – 250 V AC – 2 positions

  • Rodzaj napięcia: AC
  • Głębokość zabudowy [mm]: 75 mm
  • Szerokość modułowa: 2
  • Harmonized System Code: 8536 5080 00
  • Switching function: Other
  • Packing level 1: 3606480088483
  • Packing level 2: 3606480088480
  • Packing level 3: 3606480088481
  • With signal lamp: No
  • Max. lamp power: 0 W
  • Short-circuit breaking capacity (Icw): 0 kA
  • Rated switching capacity: 0 kA
  • Imprint/indication: None
  • Colour calotte: White
  • Min. rated voltage: 250 V
  • Number of contacts as normally closed contact: 0
  • Number of contacts as normally open contact: 0
  • Number of contacts as change-over contact: 2
  • Forced segregation according to DIN VDE 0113: Yes
  • Prąd znamionowy [A]: 20
  • Napięcie [V]: 250
  • Bieguny: 1
  • Stopień ochrony IP: IP40
Rodzaj

przełącznik
Certyfikaty zgodności

CE
Bieguny

1
Długość produktu [cm]

9
Kolor

czarny
Napięcie [V]

250V
Prąd znamionowy [A]

20
Stopień ochrony IP

IP20
Szerokość produktu [cm]

7
