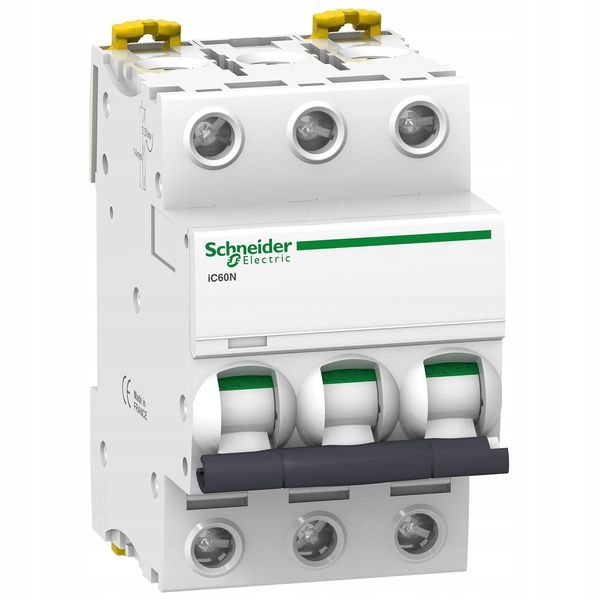

Schneider Electric wyłącznik nadprądowy Acti9 iC60N 3P 25A D A9F75325

128,69 zł

This Acti9 iC60N is a low voltage miniature circuit breaker (MCB). It is a 3P circuit breaker with 3 protected poles, 25A rated current and D tripping curve. The rated short circuit breaking capacity goes up to 20kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 6000A at 400VAC conforming to EN/IEC 60898-1 standard. It complies with both industrial standard EN/IEC 60898-1 and residential standard EN/IEC 60947-2. This miniature circuit breaker protects circuits against short circuit and overload current. Its unique VisiTrip indicator reduces intervention time by showing the faulty circuit. Its VisiSafe green strip guarantees the physical opening of the contacts to allow downstream maintenance. Its fast closing mechanism independent of manual operation improves its service life. It has an electrical endurance going up to 10000 cycles and a mechanical endurance going up to 20000 cycles. The Ui rated insulation voltage is 500VAC. Its limitation class 3 (according to EN/IEC60898-1) improves downstream circuit protection cost. The product can be clipped on a DIN rail. Its width is 6 pitches of 9mm. Pollution degree is 3. Overvoltage category is IV. The product colour is white (RAL9003). The dimensions are (W) 54mm x (H) 85mm x (D) 78.5mm. The weight is 0.375kg. According to IEC 60529 standard, the degree of protection is IP20 and IP40 in enclosure. The operating temperature is -35°C to 70°C. The storage temperature is -40°C to 85°C.

13 w magazynie

Compare
SKU: 008669 Kategorie: , Marka:

Schneider Electric wyłącznik nadprądowy Acti9 iC60N 3P 25A D A9F75325

Wyłącznik nadprądowy Schneider Electric Acti9 iC60N

Acti9 iC60N to niskonapięciowy wyłącznik nadprądowy (MCB) marki Schneider Electric. Wykonanie 3-biegunowe z 3 biegunami chronionymi, prąd znamionowy 25 A oraz charakterystyka wyzwalania D.

Urządzenie zapewnia ochronę obwodów przed zwarciem i przeciążeniem. Zdolność wyłączania zwarciowego wynosi 6000 A przy 400 VAC zgodnie z EN/IEC 60898-1, 10 kA przy 400 V zgodnie z IEC 60947-2 oraz do 20 kA przy 220–240 VAC zgodnie z EN/IEC 60947-2.

Model wyposażono we wskaźnik VisiTrip, który pokazuje obwód z uszkodzeniem, oraz zielony wskaźnik VisiSafe potwierdzający fizyczne otwarcie styków. Wyłącznik można montować na szynie DIN. Szerokość wynosi 54 mm, a wymiary całkowite to 54 × 85 × 78,5 mm. Kolor obudowy: biały (RAL 9003).

  • prąd znamionowy: 25 A
  • liczba biegunów: 3
  • charakterystyka: D
  • napięcie izolacji Ui: 500 V
  • stopień ochrony: IP20, w obudowie IP40
  • temperatura pracy: od -35°C do 70°C

EAN: 3606480080821 | MPN: A9F75325 | Original name: Miniature circuit-breaker, Acti9 iC60N, 3P, 25 A, D curve, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)

  • Szerokość modułowa: 3
  • Rodzaj napięcia: AC/DC
  • Głębokość zabudowy [mm]: 44.5 mm
  • Częstotliwość [Hz]: 50-60 Hz
  • Napięcie izolacji Ui [V]: 500
  • Harmonized System Code: 8536 2010 00
  • Packing level 1: 3606480080821
  • Packing level 2: 3606480080828
  • Packing level 3: 3606480080829
  • Current limiting class: 3
  • Over voltage category: 4
  • Pollution degree: 3
  • Explosion-proof: No
  • Number of protected poles: 3
  • Concurrently switching neutral conductor: No
  • Ambient temperature during operating: -35-70 °C
  • Flush-mounted installation: No
  • Additional equipment possible: Yes
  • Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kA
  • Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kA
  • Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kA
  • Rated impulse withstand voltage Uimp: 6 kV
  • Prąd znamionowy [A]: 25
  • Napięcie [V]: 400
  • Charakterystyka: D
  • Bieguny: 3
  • Zwarciowa [kA]: 6
  • Stopień ochrony IP: IP20
  • Przekrój [mm²]: 1-25 mm²|1-16 mm²
