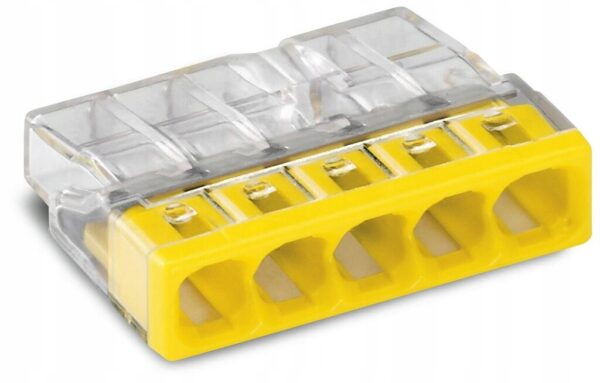

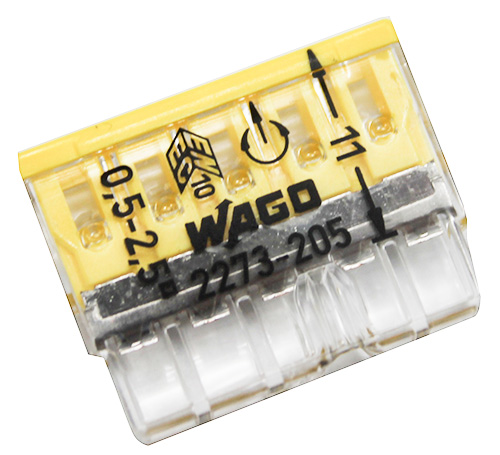

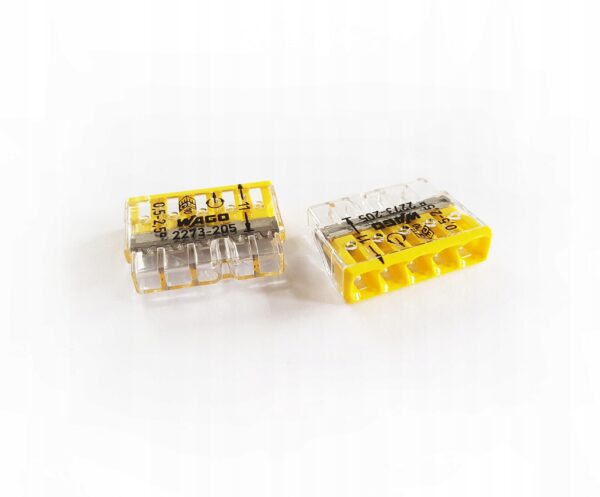

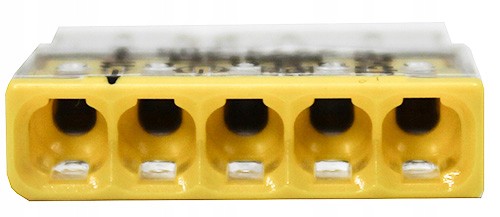

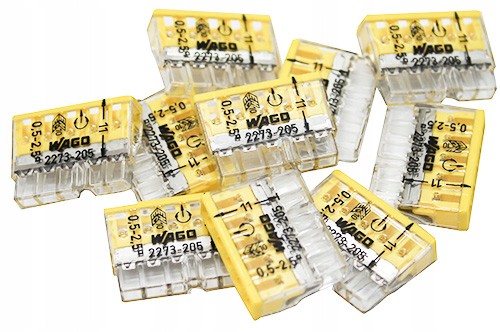

SZYBKOZŁĄCZKI 5X 0,5-2,5MM² TRANSPARENTNA/ŻÓŁTA 2273-205 WAGO

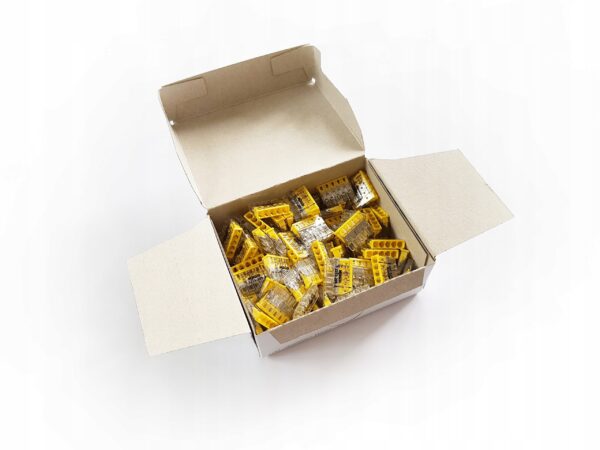

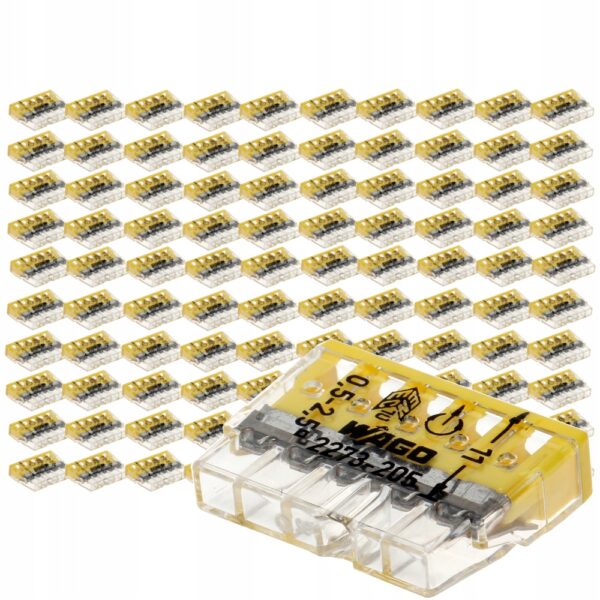

Zestaw 100 sztuk

DANE TECHNICZNE:

Wskazówka dotyczące bezpieczeństwa 1 – w instalacjach uziemionych

Parametry znamionowe – IEC/EN 60664-1

Napięcie znamionowe – 450V

Napięcie znamionowe udarowe – 4kV

Prąd znamionowy – 24A

Technika podłączania czujnika – PUSH WIRE

Rodzaj montażu – Push-in

Materiał podłączanego przewodu – miedź

Przewód jednodrutowy – 0,5 – 2,5 mm² / 18 – 14 AWG

Długość odizolowania przewodu – 11 mm

Łączna liczba zacisków – 5

Łączna liczba potencjałów – 1

Rodzaj oprzewodowania – oprzewodowanie z boku

Kolor – żółty

Klasa palności zgodna z UL 9V – V2

Obciążenie ogniowe – 0.03MJ

Ciężar – 1.581g

Temperatura otoczenia – 60 °C

Temperatura dopuszczalna długotrwale do – 105°C

Główna funkcja produktu – złączka wtykowa

Typ produktu – złączki instalacyjne

Ilość – 100 sztuk

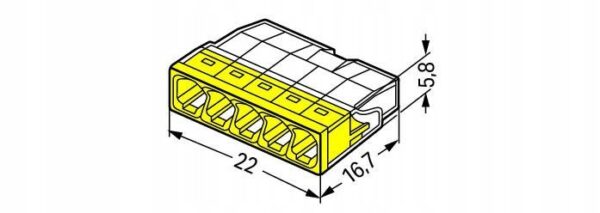

Wymiary:

szerokość – 22 mm

wysokość – 5,8 mm

głębokość – 16,7 mm

Uniwersalne złączki z zaciskiem służą do podłączania 5 odizolowanych przewodów o przekroju od 0,5 do 2,5 mm², bez użycia narzędzi. Jest to możliwe dzięki dźwigni, która w stanie podniesionym trwale dociska zacisk ku dołowi, aby instalator mógł oburącz podłączyć przewód.

-Do łączenia przewodów miedzianych

-Należy usunąć izolację z przewodu na długości 11 mm

-Testowa tulejka stykowa do sprawdzania obecności napięcia

-Dla przewodów od 0,5 do 2,5 mm²

Przezroczysta obudowa złączki do puszek instalacyjnych gwarantuje bezpieczne i bezbłędne podłączanie przewodów jednodrutowych.Złączki do puszek instalacyjnych COMPACT z serii 2273 są o ponad 50% mniejsze niż złączki „WAGO” z serii 273. Istnieje możliwość tworzenia dowolnych kombinacji przewodów o przekrojach od 0,5 do 2,5 mm², prąd nominalny do 24 A i wyraźne rozróżnienie kolorystyczne ułatwiające szybką identyfikację – wszystko to stwarza doskonałe warunki do tworzenia instalacji. Przezroczysta obudowa umożliwia kontrolę wzrokową prawidłowego ułożenia przewodów. Wizjer do kontroli ochrony przed dotykiem pozwala sprawdzić, czy z przewody zostały prawidłowo odizolowane. Otwory pomiarowe są przystosowane do wszystkich dostępnych w handlu końcówek pomiarowych.
